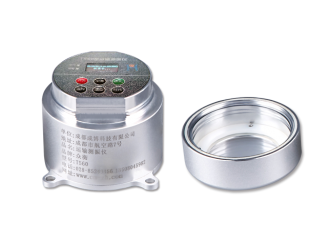

T560+运输测振仪

  • 型号品牌T560+/众衡
  • 应用特点国产第四代运输测振仪(三维冲击记录仪,),屏幕显示,一键记录,权限管理,现场打印,便携小巧,连续记录可达180天以上;优化包装设计,查找事件因果,优化运输方案,提供交货凭证、理赔依据。
  • 联系电话028-85249456 / 18608045982

T560+对电力变压器、高压开关(GIS)、特种国防成套装备、通用电气成套装备、车辆运输成套装备、新型能源成套装备、电子、医疗设备、电器、B2C 等行业运输振动冲撞测量提供多方案、多规模针对性解决方案。为产品交付、事件成因查找、责任界定、包装设计优化提供重要依据,是名副其实的"运输黑匣子"

  1. 产品介绍
  2. 仪器构成
  3. 技术参数
  4. 运用案例

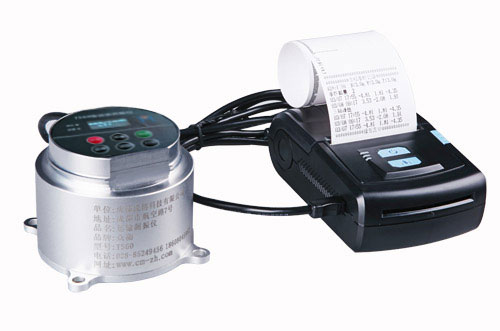

冲击记录仪打印设备

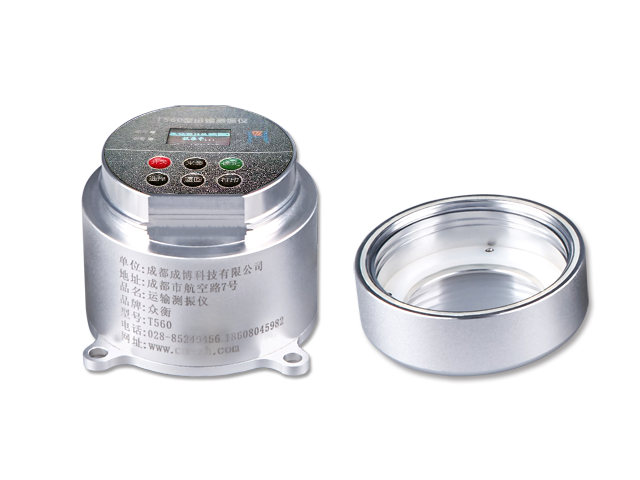

         T560+运输测振仪基于成博科技经典款型T560升级拓展,T560+延续超高集成、超长续航、高度耐用等显著特点同时,进一步提升核心器件并集成屏幕显示,更直观的界面使得人机交互更能满足不同使用环境与操作习惯、其权限等功能使得数据更加安全。仪器记录运输全过程三维振动、冲击、冲撞加速度,为货品运输保驾护航。对于重要的设备在运输过程中超量的振动或冲击会导致不可接受的损坏,T560+能为责任界定提供重要依据。数据处理软件能对记录仪存储的三轴加速度值统计查看、分析超限事件波形并 按预设的方案输出报表,配套微型打印机可以现场打印测试数据。



          冲击记录仪-运输测振仪                  冲击记录仪-运输测振仪                   冲击记录仪-运输测振仪                 冲击记录仪-运输测振仪                    冲击记录仪-运输测振仪

             优化包装设计                      查找事件因果                        优化运输方案                      提供交货凭证                     提供理赔依据


冲击记录仪软件图



                                   国产第四代运输振动记录仪



                                超限事件—三轴加速度事件曲线





冲击记录仪电池




                                  可连续记录180天以上



               可拆卸电池(可充电或使用一次性大容量电池)





变压器运输监测

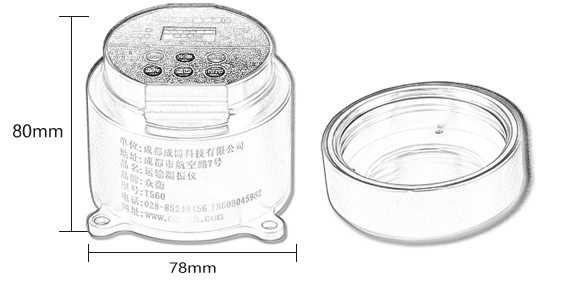

                                 微型设计(78×80mm)


                         防水、耐腐蚀、铝合金外壳(IP65)

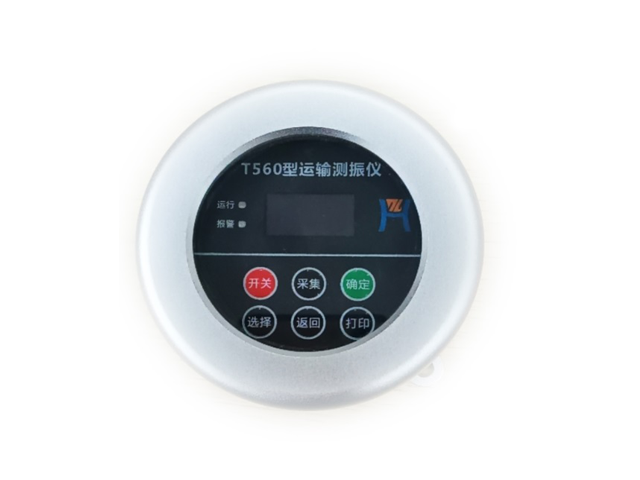

冲击记录仪设置



                             根据物流、电力行业标准研制


                 一键记录 / 输出报表 / 现场打印,满足运输需求










                                     中英文界面切换


                     易操作,人性化的人机双语界面










                                                       支持权限操作免篡改


                                   权限管理,保证数据安全可靠






T560+完全自主知识产权,获得国家专利证书(专利号:ZL2019 2 1869726.3)

通过中国最高计量基准检验






标签:   冲击记录仪

系统主要由T560+型冲击记录仪和客户端构成。在运输测试前,用户固定好传感器后打开仪器电源,通过机上触控按键和显示屏完成参数设置启动采集后即可,仪器即进入工作状态。运输过程中,系统会自动记录和存储整个动态波形数据,测试人员通过现场一键打印或使用装有客户端软件的计算机与仪器建立通讯,对已存储的文件进行管理、分析和报表制作。




标签:   冲击记录仪

传  感  器

类      型:三轴加速度,温湿度选配

测量范围:±16g (三轴)

测量精度:±5%  (三轴)

分 辨 率 : 0.01g (三轴)

事件阈值:0-16g 预设(三轴)


数据记录

操作显示:中英文双语显示,PVC按键操作

记录模式:连续采样,间隔记录

状态指示:待机、记录、打印、电量、告警(超限、电量)

事件记录:0-16g预设

数据格式:X、Y、Z三轴峰值及对应时刻

存储容量:内置8GB (支持扩展)

通讯接口:MiniUSB

状态指示:超限状态、记录状态、电量状态


微型打印选配

机器类型:微型POSE、可充电、免驱动

打印格式:全程图形、数据列表、事件列表、三轴峰值

打  印  纸:57×30mm热敏纸

无需电脑支持现场打印报表/ 一键打印

全程图形展示/ 三轴峰值及对应时间

事件列表及峰值/ 免驱动安装


软件功

分析软件:基于WINDOWS,中英双语,参数设置、数据分析、报表输出

>>主要功能

全场图形展示                           仪器、运输货品信息显示

数据导入存盘                           参数预设配置

自定义超限标准分类统计          TXT、EXCEL、BMP输出打印

三轴振动、冲击事件曲线          行业运输标准摘要

>>事件曲线

加速度随时间变化(g-t)        光标读数

三轴加速度矢量合成                对应触发时刻

1s事件长度                             事件曲线可单独输出打印

>>全程报表

含表头测试单位及操作人员       报表生成时间

基本运输信息                           当前关注数据图表

超限率统计                               报表摘要备注


其      他

电       池:可拆卸、充电电池,180天续航(典型值)

外壳材质:铝合金

工作温度:-35~60℃

尺寸重量:Ø82×76.5mm,约600g

安装方式:6.5 mm螺孔,推荐M5/M6螺钉/粘接固定



标签:   冲击记录仪

一、运用领域

Ø电力变压器、GIS组合开关、互感及避雷器        Ø风力电机、大型发动机

Ø核电设备及配件                                               Ø大型空调整机、离心机、螺杆机

Ø精密仪器、高端医疗器械                                 Ø液晶屏、玻璃等易碎品

Ø精密管材线缆                                                  Ø航空航天、船舶材料配件

二、运用案例

三维冲撞仪

变压器运输冲撞仪
